Az örvényáramlásmérőt a Karman örvény utcai elmélet alapján tervezték és gyártották, elsősorban különböző tiszta folyadékok, például gázok, folyadékok és gőz áramlásának mérésére. A Vortex áramlásmérők alacsony nyomásveszteséggel, széles mérési tartománysal és nagy pontossággal rendelkeznek. A folyadékok térfogatáramának mérése során azokat szinte nem befolyásolják az olyan paraméterek változásai, mint a folyadék sűrűsége, nyomása, hőmérséklete és viszkozitása. Mozgó mechanikus alkatrészek nélkül nagy megbízhatóságot kínálnak és kevés karbantartást igényelnek. Napjainkban a különböző gyártók örvényáramlásmérői integrálhatják a hőmérséklet-kompenzációt, lehetővé téve a közvetlen hőmérséklet-kompenzációt a gáz/gőz méréseknél. A Vortex áramlásmérők az egyik univerzális áramlásmérő műszerré váltak, és széles körben használják a feldolgozóiparban.
Az örvény áramlásmérők jellemzően 1%-os pontosságot érnek el a gáz/gőz mérésénél és 0,75%-os a folyadékméréseknél. Helytelen telepítés esetén azonban a mérési pontosság jelentősen csökkenhet.
Beszéljük meg az örvényáramlásmérők telepítését:
1. A telepítési helynek távol kell lennie a mechanikai vibrációnak és ütésnek kitett csövektől.
2. Az áramlásmérőt olyan helyre kell felszerelni, amely biztosítja, hogy a cső teljesen fel legyen töltve a normál mérés eléréséhez.

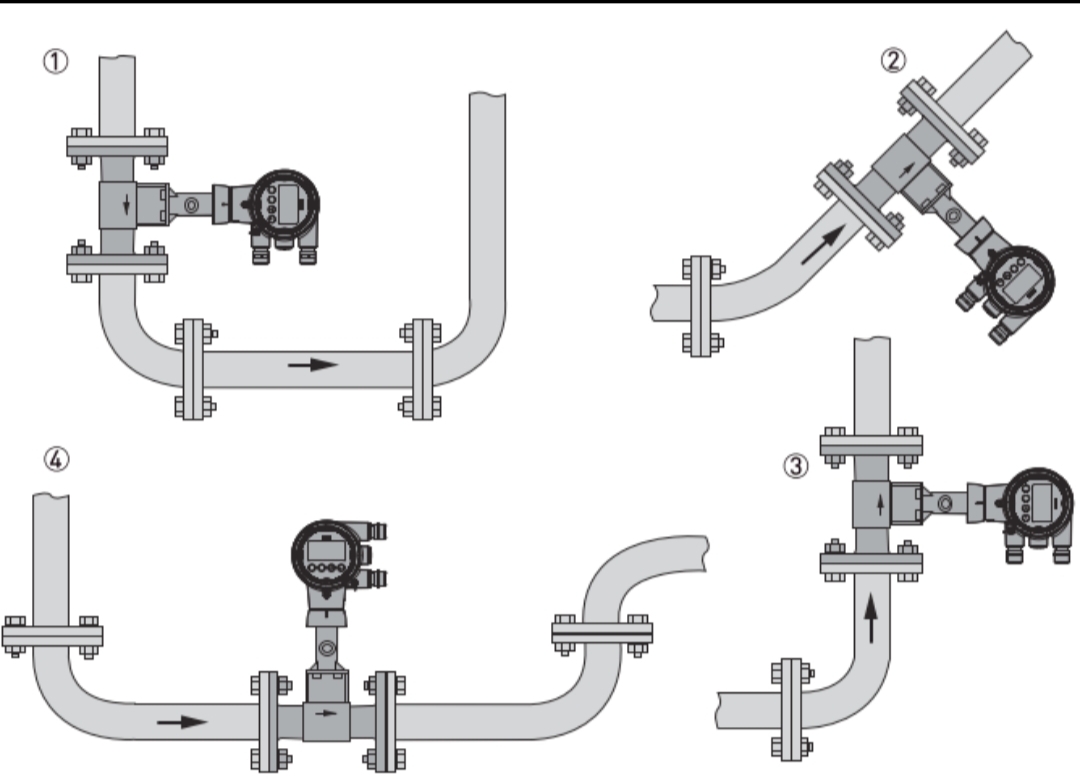

Folyékony alkalmazásoknál az áramlásmérőt nem szabad magas pontokra felszerelni. A következő telepítési pozíciók javasoltak:

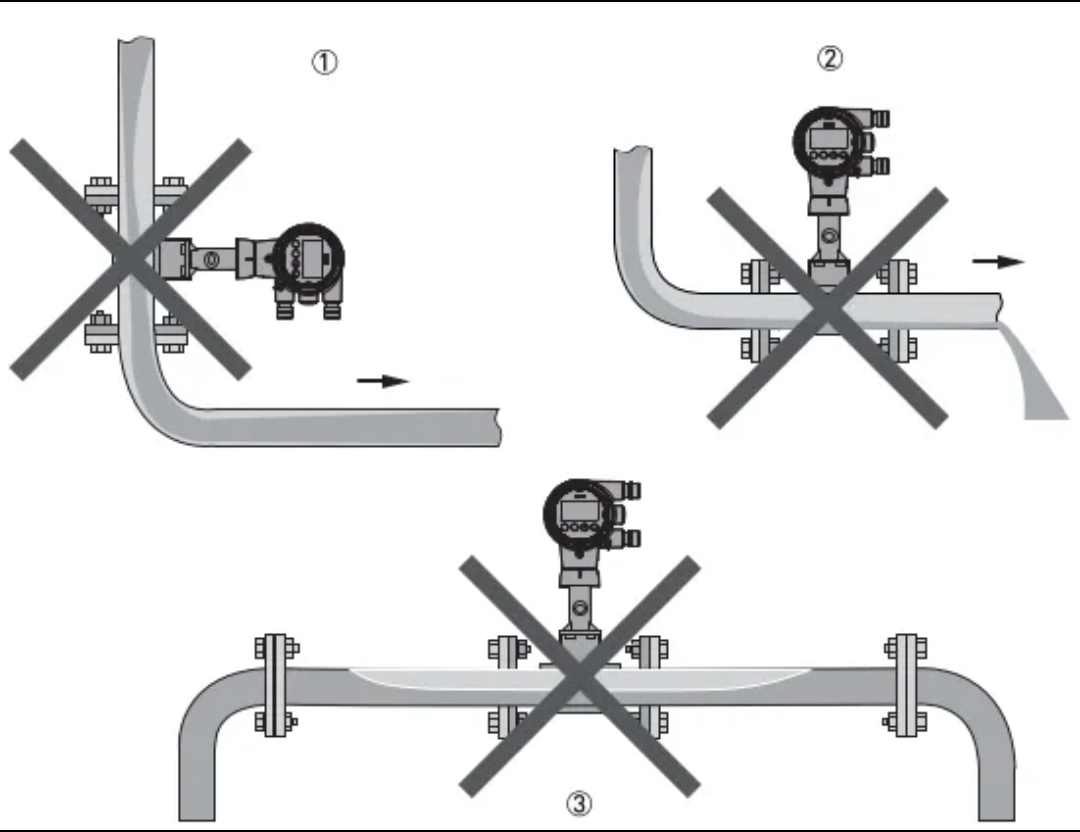

A következő beépítési helyzetek nem ajánlottak folyékony alkalmazásokhoz:

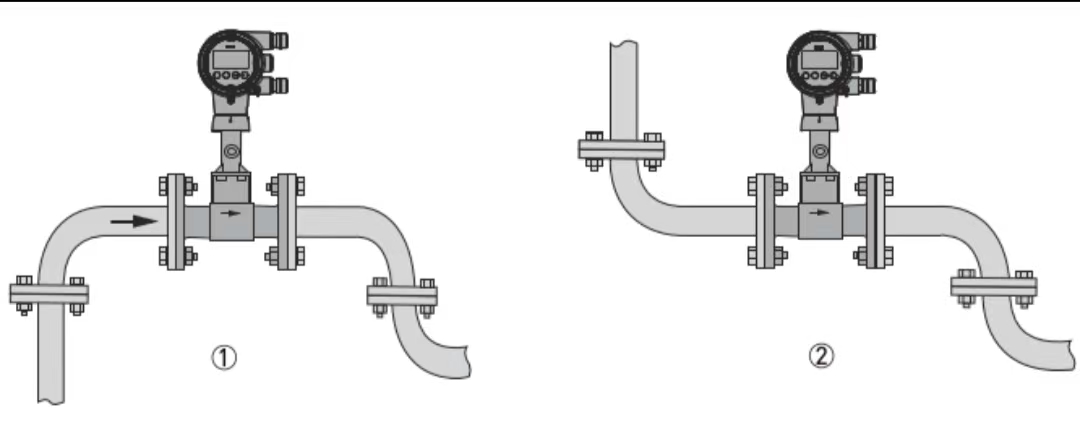

Gáz/gőz alkalmazásoknál a csővezeték mindig tele van gázzal. Ezért az áramlásmérőt függőlegesen felfelé, függőlegesen lefelé vagy vízszintesen lehet felszerelni. Nem szabad azonban mélypontra telepíteni. A javasolt beépítési pozíciók a következők:

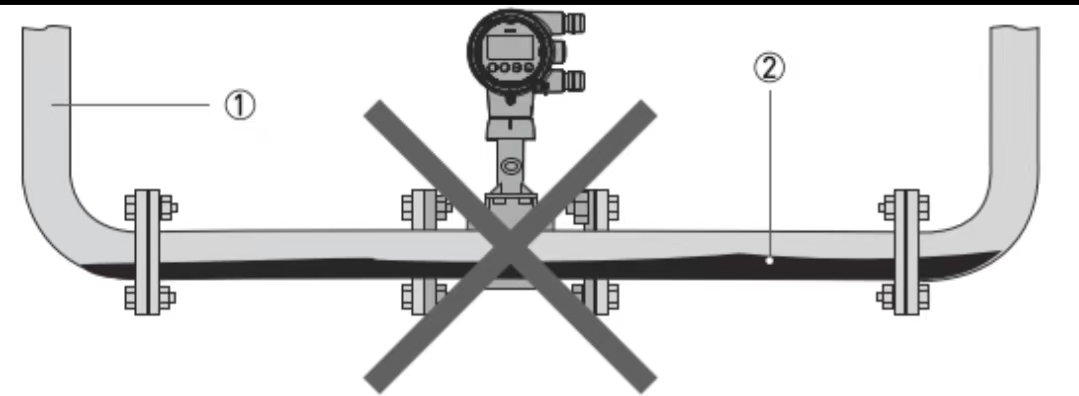

Gáz/gőz alkalmazásoknál a mélypontokon folyadék halmozódhat fel, ezért ezeket nem szabad beépítésre kiválasztani:

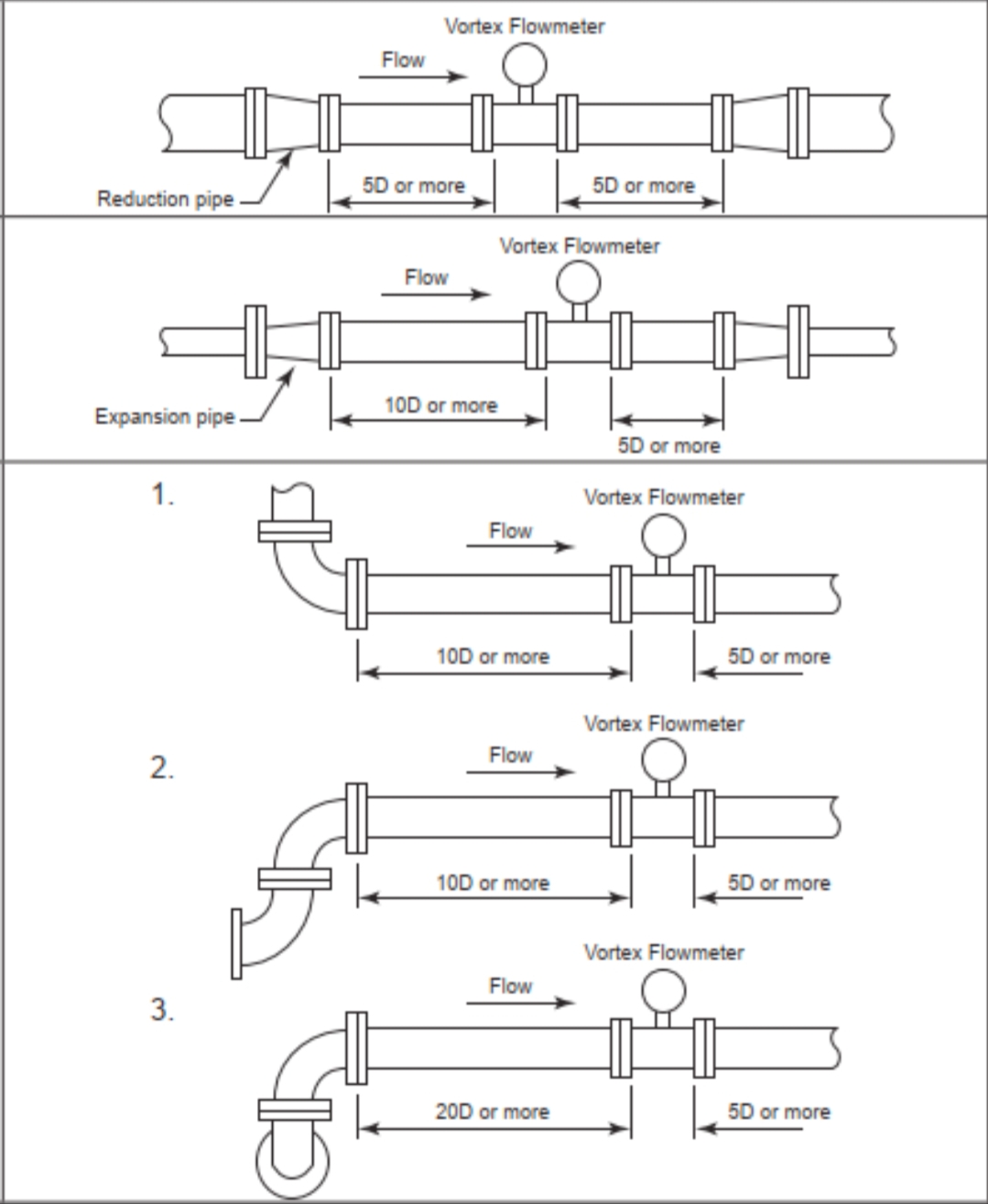

3.Egyenes csőszakaszok felfelé és lefelé (ha hőmérsékleti és nyomásmérő műszerek szükségesek, akkor azokat az áramlásmérő után kell elhelyezni. A lefelé irányuló műszereket is az egyenes csőszakaszon kívül kell elhelyezni. Több műszer esetén javasolt elrendezési sorrend: áramlásmérő, nyomástávadó, hőmérséklet-távadó). Általában vegye figyelembe a gyártó termékmintájában meghatározott egyenes csőhossz-követelményeket (vagy a 15D upstream és 5D downstream általános irányelvét a műszer kézikönyvében). Előzetesen tájékoztassa a csővezeték-mérnöki csapatot az örvény áramlásmérővel szembeni felfelé és lefelé irányuló egyenes csövekre vonatkozó követelményekről. A műszer gyártójának kiválasztása után a beszerelési követelményeket újra meg kell erősíteni a gyártó specifikációi szerint.

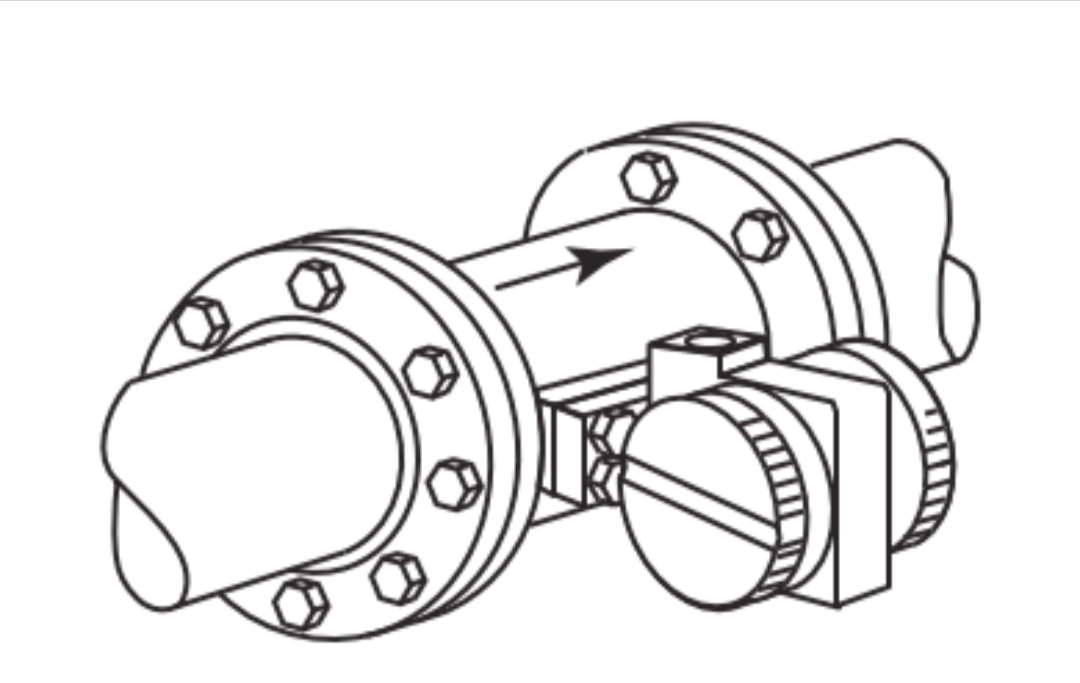

4.A magas hőmérsékletű közeg mérésekor a gyártók általában osztott típusú örvényáramlásmérőket szállítanak. Integrált örvényáramlásmérők esetén a távadó tájolását a közeg hőmérséklete alapján kell meghatározni. Például a magas hőmérsékletű gőz mérésekor a távadót oldalra vagy lefelé kell irányítani (egyes gyártók nem javasolják a lefelé történő telepítést, mivel a folyadék behatolhat a távadó fejébe).
