Inch ( " ) :
A hüvelyk (") egy általános specifikációs egység az amerikai rendszerben, amelyet acélcsövekhez, szelepekhez, karimákhoz, könyökökhöz, szivattyúkhoz, pólókhoz stb. használnak. Például a specifikáció lehet 3".
A "hüvelyk" kifejezés (rövidítve "in.") eredetileg "hüvelykujj"-ot jelentett hollandul, egy hüvelyk pedig egy hüvelykujjízület hossza. Természetesen az ember hüvelykujjának hossza természetesen változik. A 14. században II. Edward angol király létrehozta a "standard jogi hüvelyk"-et. Ezt úgy határozták meg, mint a három legnagyobb árpaszem hossza az árpa kalászának közepétől, végétől a végéig.
Általában 1" = 2,54 cm = 25,4 mm.
DN:
A DN egy gyakori specifikációs egység a kínai és európai rendszerekben, hasonlóan a csövek, szelepek, karimák, csőszerelvények és szivattyúk specifikációinak jelölésére, mint például a DN300.
A DN a cső névleges átmérőjét jelenti (más néven névleges furat). Fontos megjegyezni, hogy ez nem a külső átmérő és nem a belső átmérő, hanem a kettő közötti átlagos érték, az úgynevezett átlagos belső átmérő.
Φ:
A Φ egy univerzális szimbólum, amely a csövek, könyökök, köracél és egyéb anyagok külső átmérőjét jelöli, amely átmérőnek is nevezhető. Például a Φ609,6 mm 609,6 mm-es külső átmérőre utal. Ezt a szimbólumot gyakran használják szelepes alkalmazásokban, különösen bilincscsatlakozásoknál.
Összekapcsolás a három között
Először is, a " és a DN jelentése közel azonos, mindkettő lényegében a névleges furatot jelenti, jelezve a specifikáció méretét. Φ a kettő kombinálására szolgál.
Például: Ha egy acélcső DN250-ként van megadva, akkor ugyanaz a cső 10" hüvelyk méretű lesz. Van köztük kapcsolat?
A válasz igen. Általában a teljes hüvelykes méreteket DN-re konvertálhatja úgy, hogy megszorozza 25-tel. Például:
1" × 25 = DN25 2" × 25 = DN50 4" × 25 = DN100

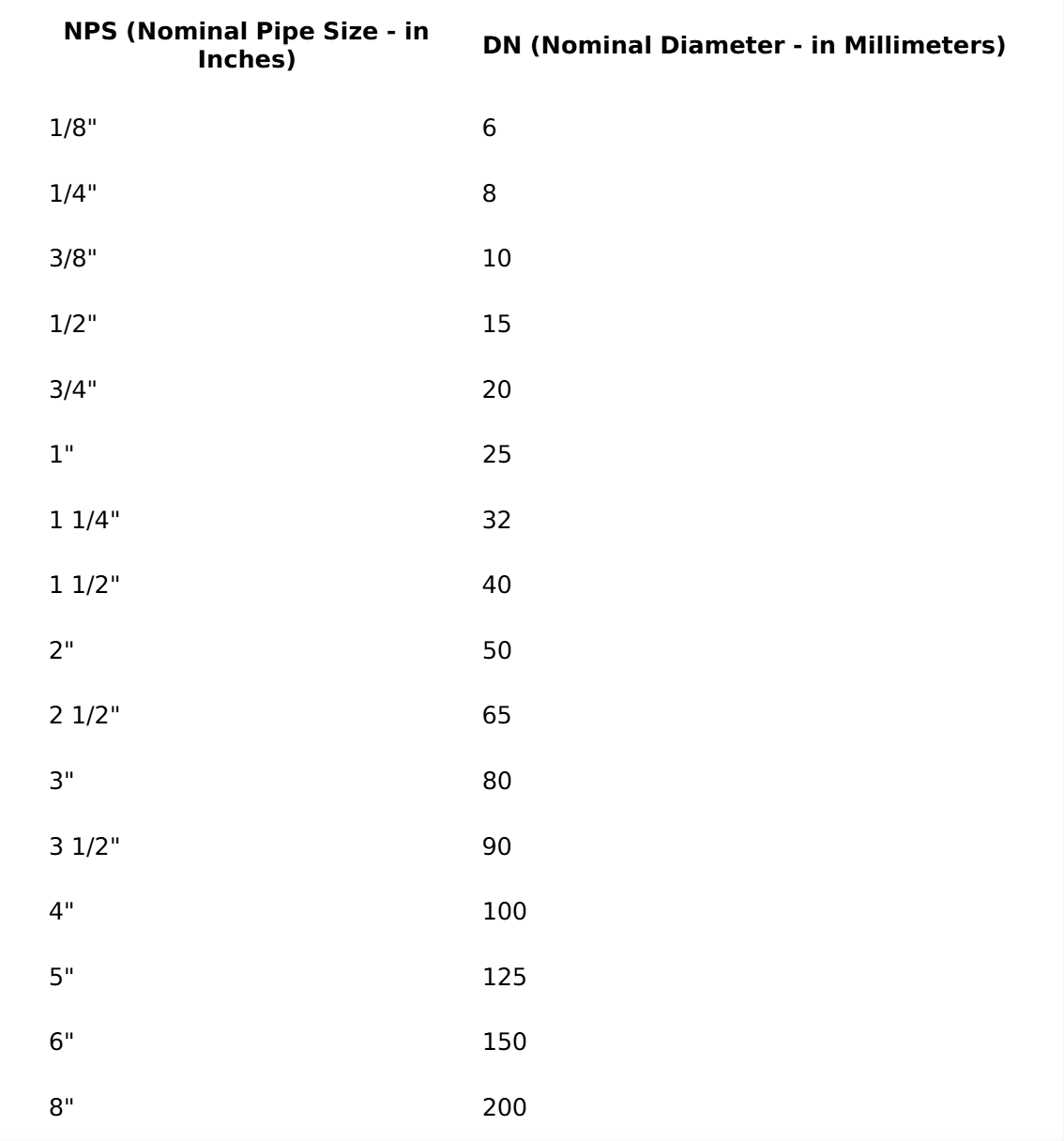

Vannak azonban kivételek. Például 3" × 25 = 75, ami DN80-ra kerekedik. Vannak hüvelykes méretek is törtekkel vagy tizedesjegyekkel, például 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", ezeket így nem lehet kiszámolni, de a számítások nagyjából megegyeznek, többnyire standard értékek :
1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
