Elektromos golyósszelepek: Átfogó útmutató a kiválasztásához, telepítéséhez és karbantartásához

Az elektromos golyósszelepek bemutatása

Elektromos golyóscsapok kritikus alkotóelemei a modern folyadékszabályozó rendszereknek, lehetővé téve a folyadék- vagy gázáramlás automatikus szabályozását. A kézi szelepekkel ellentétben az elektromos golyóscsapok elektromos működtetővel működnek, pontos vezérlést és automatizált rendszerekbe való integrációt biztosítva. Ezeket a szelepeket széles körben használják HVAC rendszerekben, vízkezelő üzemekben, vegyi feldolgozásban és ipari automatizálásban.

Az elektromos gömbcsapok elsődleges előnye a megbízhatóságukban, a tartósságukban és a távirányító jeleire való gyors reagálásukban rejlik. Felépítésük, alkalmazásaik és karbantartásuk megértése elengedhetetlen a mérnökök, létesítményvezetők és technikusok számára, akik célja a rendszer teljesítményének optimalizálása.

Elektromos golyóscsapok típusai

Az elektromos golyóscsapok felépítésüktől, működésüktől és alkalmazásuktól függően különböző típusúak. A megfelelő típus kiválasztása biztosítja a rendszer hatékonyságát és hosszú élettartamát.

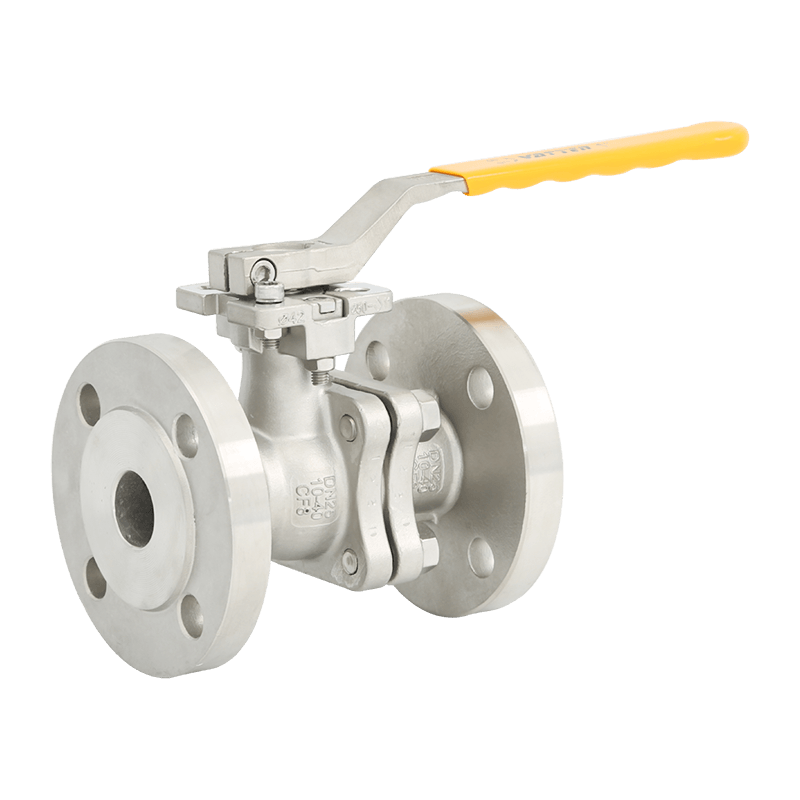

Kétirányú elektromos golyóscsapok

A kétutas elektromos golyóscsapok a leggyakoribb típusok, amelyek egy bemenettel és egy kimenettel rendelkeznek. Egyszerű nyitási/zárási funkciókat biztosítanak a folyadékszabályozáshoz, és széles körben használják lakossági és kereskedelmi HVAC-rendszerekben, vízelosztó hálózatokban és vegyipari vezetékekben.

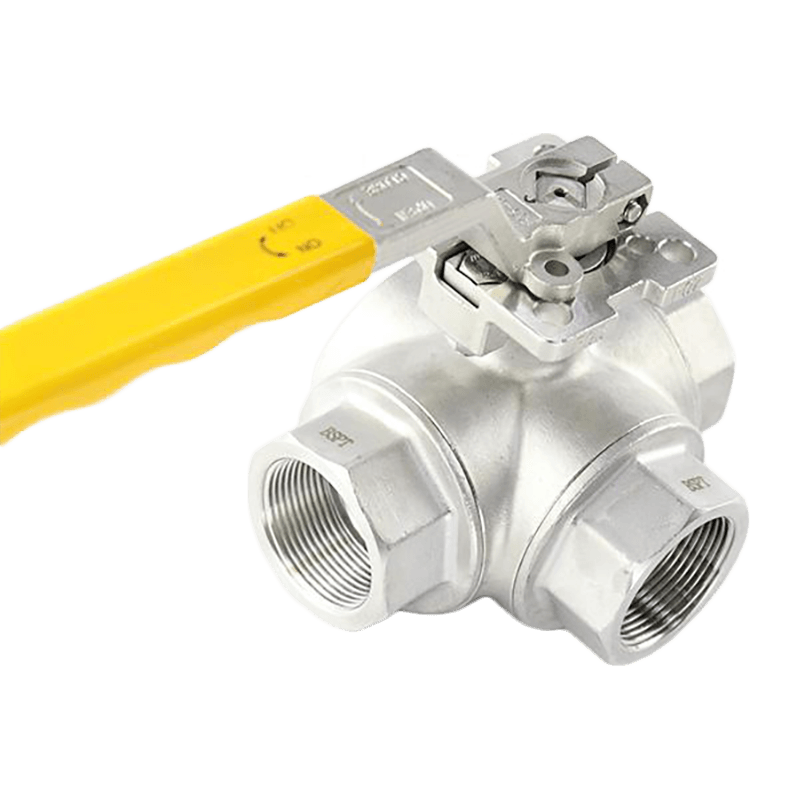

Háromutas elektromos golyóscsapok

A háromutas elektromos golyóscsapoknak egy bemenete és két kimenete vagy két bemenete és egy kimenete van, lehetővé téve a folyadék átirányítását több csővezeték között. Ezek a szelepek ideálisak az áramlások keverését vagy eltérítését igénylő alkalmazásokhoz, mint például a fűtési és hűtőkörökben, a vegyi feldolgozásban és az ipari automatizálásban.

Többfordulatú elektromos golyóscsapok

A többfordulatú elektromos golyóscsapok lehetővé teszik az áramlás pontos modulálását, nem csak a be- és kikapcsolás szabályozását. Ezek a szelepek növekményes elforgatásra képes működtetőkkel vannak felszerelve, így alkalmasak olyan alkalmazásokra, ahol az áramlási sebességeket finoman kell beállítani, mint például a laboratóriumi eljárások és a fejlett ipari automatizálási rendszerek.

Az elektromos golyósszelepek kulcselemei

Az elektromos gömbcsap alkatrészeinek megértése segít a telepítésben, a hibaelhárításban és a karbantartásban. A fő összetevők a következők:

• Szelepház: Általában rozsdamentes acélból, sárgarézből vagy PVC-ből készül, amely a golyót tartalmazza és szabályozza a folyadék áramlását.
• Golyó: egy gömb alakú elem, amelynek közepén egy lyuk van, amely nyitott állapotban az áramlási útvonalhoz igazodik, zárt állapotban pedig blokkolja az áramlást.
• Ülések: Tömítő alkatrészek, amelyek szoros illeszkedést biztosítanak a golyó és a szelepház között a szivárgások elkerülése érdekében.
• Szára: A golyót az elektromos működtetőhöz csatlakoztatja a szabályozott forgás érdekében.
• Működtető: Elektromos motor, amely nyomatékot biztosít a labda elfordításához, lehet moduláló vagy egyszerű be-/kikapcsolás.
• Végálláskapcsolók: Mutatják a szelep helyzetét, és biztosítják, hogy a működtető teljesen nyitott vagy zárt helyzetben megálljon.
• Vezérlő huzalozás: Az aktuátort vezérlőkkel, PLC-kkel vagy távkapcsolókkal csatlakoztatja.

Elektromos golyóscsapok alkalmazásai

Az elektromos golyóscsapokat tartósságuk, automatizálási képességük és precíz vezérlésük miatt széles körben használják az iparágakban. A gyakori alkalmazások a következők:

HVAC rendszerek

A fűtési, szellőztetési és légkondicionálási (HVAC) rendszerekben az elektromos gömbcsapok szabályozzák a víz- vagy hűtőfolyadék áramlását a radiátorokhoz, hűtőkhöz és kazánokhoz. Automatizált zónavezérlést biztosítanak, biztosítva az energiahatékonyságot és az állandó hőmérsékletet.

Víztisztító telepek

Az elektromos golyóscsapokat a vízáramlás, a vegyszeradagolás és a szűrési folyamatok kezelésére használják. Megbízhatóságuk folyamatos működés mellett ideálissá teszi kommunális és ipari vízkezelő létesítményekhez.

Ipari automatizálás

A gyártó- és feldolgozóiparban az elektromos golyóscsapokat automatizált rendszerekbe integrálják a vegyszerek, gázok és folyadékok áramlásának szabályozására. Precíz működésük lehetővé teszi a valós idejű beállításokat és a távfelügyeletet SCADA vagy PLC rendszereken keresztül.

Telepítési útmutató

A megfelelő telepítés biztosítja a hosszú távú megbízhatóságot és megakadályozza az idő előtti meghibásodást. A legfontosabb lépések a következők:

• Ellenőrizze a szelep specifikációit a rendszerkövetelményeknek megfelelően, beleértve a nyomást, a hőmérsékletet és az áramlási sebességet.
• Biztosítsa a helyes tájolást; a legtöbb elektromos golyóscsap úgy van felszerelve, hogy a működtetőelem felül legyen.
• A szivárgás elkerülése érdekében használjon megfelelő tömítőanyagot (PTFE szalag vagy tömítés).
• Kerülje a túlfeszítést; a túlzott nyomaték károsíthatja a szelepházat vagy az üléseket.
• Győződjön meg arról, hogy az aktuátor vezetékezése megegyezik a vezérlőrendszerrel, és ellenőrizze a feszültség és a jel kompatibilitását.
• Az üzembe helyezés előtt ellenőrizze a szelep működését manuálisan vagy vezérlőrendszeren keresztül.

Karbantartás és hibaelhárítás

A rendszeres karbantartás meghosszabbítja az elektromos golyóscsapok élettartamát és biztosítja a megbízható működést. A karbantartási gyakorlatok közé tartozik:

• A golyó, az ülések és a szár időszakos ellenőrzése szivárgás, korrózió vagy kopás szempontjából.
• A szelep belsejének tisztítása, ha a rendszer részecskéket tartalmazó folyadékot szállít.
• A szár és a hajtómű kenése a gyártó ajánlása szerint.
• A hajtómű teljesítményének és a végálláskapcsoló kalibrációjának ellenőrzése.
• Az elhasználódott tömítések, tömítések vagy működtetők cseréje szükség szerint a megfelelő tömítés és áramlásszabályozás fenntartásához.

A gyakori hibaelhárítási problémák közé tartozik, hogy a szelep nem nyit vagy zár, szivárgás, működtető zaj vagy inkonzisztens áramlás. Ezeket a problémákat általában mechanikai akadályok, eltolódások vagy elektromos csatlakozási problémák okozzák.

Teljesítmény-összehasonlító táblázat

Az alábbi táblázat összehasonlítja a különböző elektromos golyóscsap típusok fő jellemzőit a kiválasztás irányába:

Következtetés

Az elektromos golyóscsapok automatizálási képességük, tartósságuk és precíz vezérlésük miatt nélkülözhetetlenek a modern folyadékszabályozó rendszerekben. A szelep megfelelő típusának kiválasztása, helyes beszerelése és rendszeres karbantartása biztosítja a megbízható teljesítményt és csökkenti az üzemeltetési költségeket. Az összetevők, alkalmazások és hibaelhárítási stratégiák megértésével a mérnökök és technikusok optimalizálhatják a rendszer hatékonyságát és élettartamát.
