Szelep végálláskapcsoló Szokás
Otthon / Termékek / Szelep tartozékok / Szelep végálláskapcsoló

Szelep végálláskapcsoló Gyártók

A VATTEN végálláskapcsoló elengedhetetlen visszacsatoló eszköz a szelepvezérlő rendszerekben, döntő szerepet játszik a szelep nyitott és zárt állapotának felügyeletében. A kapcsoló kiváló minőségű Honeywell és P F érintkezőelemekkel van felszerelve, biztosítva a pontosságot és a megbízhatóságot. Legyen szó nagyfrekvenciás működési környezetről vagy precíz vezérlést igénylő alkalmazásokról, a végálláskapcsoló időszerű és pontos visszajelzést ad, megelőzve a rossz érintkezésből vagy működési hibákból eredő problémákat.

Ezenkívül a VATTEN végálláskapcsoló ExdIICT6 robbanásbiztos besorolási lehetőséget kínál, így alkalmas a veszélyes környezetben való használatra. Ez a robbanásbiztos besorolás lehetővé teszi, hogy a kapcsoló biztonságosan működjön robbanásveszélyes gázkörülmények között, biztosítva a berendezések és a személyzet védelmét. Ez a tervezési szempont a VATTEN végálláskapcsolót még megbízhatóbbá teszi az olyan iparágakban, mint az olajipar és a vegyipar, ahol ellenáll a zord üzemi körülményeknek.

A kiváló minőségű alkatrészeket, a precíz visszacsatolási funkcionalitást és a robusztus robbanásbiztos kialakítást ötvöző VATTEN végálláskapcsolót széles körben használják különféle ipari automatizálási eszközökben és szelepvezérlő rendszerekben.

Üzenet Visszajelzés
Rólunk

A Vatten Valve Group, a németországi Saar-vidékről származó, világszerte elismert ipari automatizálási szelepgyártó vállalat olyan alapvető termékek kutatására, fejlesztésére és gyártására specializálódott, mint az automatikus vezérlő golyóscsapok, pillangószelepek és szabályozószelepek. Kivételes technológiai szakértelmünket kihasználva innovatív szelepmegoldásokat és professzionális műszaki támogatást nyújtunk a kritikus iparágak számára, beleértve az energiát, a vegyi anyagot, a vízkezelést, a gyógyszert és az élelmiszer-feldolgozást.

Mint Szelep végálláskapcsoló Gyártók és Szelep végálláskapcsoló Vállalat, A Csoport négy korszerű gyártóbázist működtet stratégiai helyen Sanghajban, Tiencsinben, Lishuiban és Jiaxingban, Kínában. A nemzetközi piacok jobb kiszolgálása érdekében fiókirodákat hoztunk létre kulcsfontosságú stratégiai helyszíneken, többek között az Egyesült Királyságban, Törökországban, Fehéroroszországban, Szaúd-Arábiában és Indonéziában. Indonéz irodánk létrehozása jelentősen növeli szolgáltatási képességeinket a délkelet-ázsiai piacon, biztosítva az időben történő és hatékony műszaki támogatást és szolgáltatásokat a helyi partnerek és ügyfelek számára.

A német precíziós gyártási hagyományokra építve a Vatten Valve továbbra is az automatikus szabályozószelepekre összpontosít, miközben szigorúan betartja a nemzetközi minőségi szabványokat. Biztosítson Szokás Szelep végálláskapcsoló. Elkötelezettek vagyunk a folyamatos innováció iránt, kiváló teljesítményű termékeket, professzionális műszaki támogatást és átfogó folyadékszabályozási megoldásokat kínálunk ügyfeleinknek, lehetővé téve számukra az összetett ipari folyadékszabályozási kihívások kezelését.

Tanúsítványok Jóváhagyott vagyunk
Innovatív cég
TOVÁBBI MEGTEKINTÉSE >
  • ICR-1
  • ICR-2
  • ISO9001
  • ISO9001
  • ISO14001
  • ISO45001
  • ISO 15848
  • ISO 15848
  • ISO 15848
  • ISO 15848
Hírek
Iparági tudás

A mechanikus rögzítés és a működtetőelem csatolásának optimalizálása a pontos visszajelzés érdekében

A mechanikai telepítési hibák a hibás visszajelzések egyik fő oka szelep végálláskapcsolók . Nagy pontosságú alkalmazásoknál ügyeljen a tengelytengelykapcsoló beállítására, a hajtómű útütközésére és a holtjáték kiküszöbölésére. Használjon merev tengelykapcsoló hardvert és nyomatékellenőrzött rögzítőket, hogy megakadályozza a mikromozgásokat, amelyek érintkezésbe csapódhatnak. Ha a szelepműködtető bütyköket vagy karokat használ, adja meg az edzett bütykös felületeket és az edzett követőfelületeket, hogy megismételhető bütyökprofilokat tartson fenn több millió cikluson keresztül.

Gyakorlati szerelési ellenőrzések

  • Ellenőrizze a tengely koncentrikusságát egy számlapjelzővel; a megengedett lefutásnak a gyártó megismételhető kapcsolási tűrésein belül kell lennie.
  • Reteszelje a működtető szerkezet mechanikus ütközőit és rögzítse a véghelyzeteket; dokumentálja az út mechanikus végét, hogy korreláljon az elektromos visszacsatolással.
  • Használjon elfordulásgátló konzolokat a végálláskapcsolók házaihoz vibrációs rendszerekben.

Kapcsolati technológiák és jelintegritás: Honeywell vs P F Elements

Az érintkezőelemek kiválasztása befolyásolja az érintkezési ellenállást, a pattanási jellemzőket és az élettartamot. A Honeywell mechanikus mikrokapcsolói gyakran robusztus fémötvözet érintkezőket biztosítanak előre látható pattanással és jól dokumentált elektromos élettartamgörbékkel. A P F (Pepperl Fuchs) egyaránt kínál mechanikus és elektronikus kapcsolási technológiát (beleértve a NAMUR-t és a szilárdtest-kimeneteket is), alacsonyabb érintkezőkopással és jobb EMI-tűréssel az elektromosan zajos üzemekben. A nagyfrekvenciás szelepműködtetéshez vegye fontolóra a hibrid megközelítéseket: mechanikus érintkezők a bevált biztonsági reteszekhez kombinálva szilárdtest-érzékelőkkel a gyors mintavétel és diagnosztika érdekében.

Funkció Honeywell érintkező modulok P F modulok / szilárdtest
Elektromos élettartam (tip.) Magas, meghatározott ciklusokkal névleges terhelés mellett Nagyon magas szilárdtestekhez; a Honeywellhez hasonló mechanikus változatok
Érintkezés visszapattanása Megfigyelhető; megköveteli a visszapattanást a vezérlési logikában Alacsonyabb (szilárdtest) vagy hasonló (mechanikus)
EMC/EMI robusztusság Jó árnyékolással és szűréssel Kiváló az elektronikus kimenetekhez

Elektromos interfész, visszapattanás és diagnosztika a megbízható pozícióérzékeléshez

A pontos helyzet-visszacsatolás többet igényel, mint egy tiszta mechanikus kapcsoló. Végezze el a hardveres és szoftveres visszaverődést, használjon felügyelt áramköröket, és figyelje az érintkezési ellenállás trendjeit. Mérje meg az érintkezési ellenállást az üzembe helyezés során, és naplózza az idő múlásával bekövetkező változásokat – az érintkezők meghibásodását gyakran egy növekvő tendencia előzi meg. Biztonsági szempontból kritikus szelepekhez válasszon erővezérelt érintkezőket vagy kétcsatornás felügyelt hurkokat, hogy a PLC/RTU valós időben tudja észlelni az érintkezők eltéréseit.

Ajánlott elektromos gyakorlatok

  • Használjon RC-t vagy digitális visszapattanást a legrövidebb várható mechanikus visszapattanási ablakra hangolva, hogy elkerülje a hamis átmeneteket anélkül, hogy a valódi gyors eseményeket elfedné.
  • Végezze el az érintkezők felügyeletét (végpontok közötti ellenállás-ellenőrzések) a vezetékek vagy az érintkezők leromlásának észlelésére.
  • Állapotváltozási időbélyegek naplózása a rezgéssel vagy hőmérsékleti ciklusokkal korrelált időszakos hibák észleléséhez.

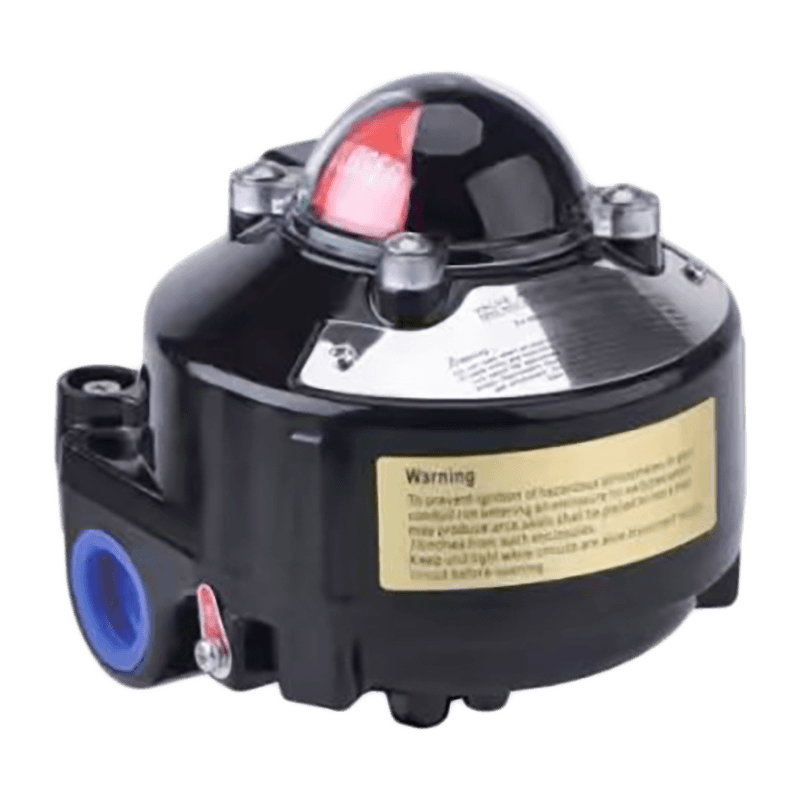

Robbanásbiztos tervezési szempontok (ExdIICT6) gyúlékony légkörben

Az ExdIICT6 tanúsítvánnyal rendelkező végálláskapcsolók kiválasztásakor figyelmet kell fordítani a vezetékbemenetekre, a tömszelencékre és a hőmérsékleti osztályhatárokra. Az Exd ház megakadályozza, hogy a gyújtóforrások a gázatmoszférába terjedjenek; azonban a beépítési kivitelezés (megfelelő tömítőanyag, tanúsított tömszelencék és nyomatékbeállítások) ugyanolyan fontos a névleges érték megőrzése érdekében. Győződjön meg arról is, hogy a környezeti hőmérséklet és a kapcsoló várható felületi hőmérséklete elektromos terhelés alatt a T6 határérték alatt maradjon.

Helyszíni ellenőrzési ellenőrző lista a robbanásbiztos telepítésekhez

  • Ellenőrizze, hogy a tanúsítvány megfelel-e a tervezett gázcsoportnak és hőmérsékleti osztálynak (Ex d II C T6).
  • Használjon tanúsított lángút-képes tömszelencéket, és alkalmazzon beragadásgátlót a gyártó útmutatásai szerint.
  • Jegyezze fel a burkolat nyomatékértékeit és a tömszelence tömítési módját az üzembe helyezési jegyzőkönyvben.

Karbantartás, ellenőrzés és életciklus-kezelés nagyfrekvenciás műveletekhez

A nagyfrekvenciás szelepciklus lerövidíti a mechanikus érintkezők élettartamát. Hozzon létre karbantartási ütemtervet a naptári idő helyett a tényleges ciklusok alapján. Használjon egyszerű számlálókat vagy eseménynaplózást az ellenőrzések meghatározott ciklusszámoknál történő elindításához. Az ellenőrzés során ellenőrizze az érintkezési felület állapotát, a rugófeszültséget, a mechanikus kapcsolók kenését és a ház bemeneti tömítéseit. Cserélje ki az érintkezőmodulokat, mielőtt az elektromos jellemzők túllépnek a meghatározott határokon.

Akció Kioldó Elfogadás / nyomon követés
Érintkezési ellenállás mérése 50 ezer ciklusonként vagy évente Ha > megadott ΔΩ, cserélje ki a modult és tesztelje újra
Mechanikai játékellenőrzés Kemény események vagy vibrációs riasztás után Húzza meg/cserélje ki a kötéseket, dokumentálja a nyomatékot

Integrációs stratégiák DCS/PLC-vel és redundancia architektúrákkal

A megbízható üzemirányítás érdekében szükség esetén kösse be a végálláskapcsoló visszacsatolását mind a vezérlő, mind a biztonsági rendszerekbe. Használjon szavazási logikát (2 a 3-ból) vagy kétcsatornás felügyelt visszacsatolást a biztonsági műszeres funkciókhoz. Régebbi rendszerek utólagos beszerelésekor adjon hozzá egy elszigetelt szilárdtest-érzékelő csatornát a mechanikus érintkezővel párhuzamosan, hogy nagy sebességű diagnosztikát biztosítson a biztonsági logika megváltoztatása nélkül. Az interferencia csökkentése érdekében gondoskodjon a vezetékek szétválasztásáról a tápellátás, a nagyáramú terhelések és az érzékelő áramkörök között.

Bekötési és logikai ajánlások

  • Vezesse az érzékelőkábeleket erre a célra szolgáló tálcákba, és használjon árnyékolt kábelt hosszú távhoz; lezáró képernyők az egyik végén.
  • Valósítson meg plauzibilitási ellenőrzéseket a PLC-ben (például ellenőrizze, hogy a „nyitva” és a „zárva” nincs-e egyidejűleg aktív).
  • SIL-kompatibilis rendszerek esetén dokumentálja az architektúrát, és végezzen hibamód-elemzést, amely magában foglalja a végálláskapcsoló hibamódjait is.

Környezetvédelem: IP-besorolás, hőmérséklet-kompenzáció és vibrációs edzés

Válassza ki a szelep végálláskapcsoló fokozott expozíciónak megfelelő IP-besorolással – IP66/67 lemosáshoz vagy nedves helyekhez; magasabb a merítéshez. Széles hőmérséklet-ingadozású telepítéseknél ellenőrizze, hogy a belső anyagok (tömítések, kenőanyagok, műanyagok) az elvárt tartományban vannak-e besorolva, hogy megakadályozzák a tömítés megkeményedését vagy összehúzódását, ami megváltoztathatja a működtetőerőt. Használjon rezgéscsillapított rögzítőelemeket vagy burkolatot az elektronikához a nagy vibrációjú zónákban, hogy megőrizze a kalibrációt és megakadályozza az időszakos érintkezéseket.

  • Érvényesítse a bejelentett IP-besorolást a helyszínre vonatkozó tesztekkel: permetezés, kondenzáció és sóköd, ha alkalmazható.
  • Adja meg a hőmérséklet-stabil kenőanyagokat, és győződjön meg arról, hogy a kapcsoló alkatrészeinek hőértéke meghaladja a környezeti szélsőségeket.
